PHG6103工业酸度计端口定义

2018-11-07 14:27:12 卓尔编辑 146

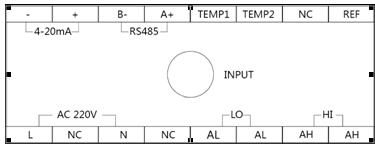

1、PHG6103工业酸度计接线图


2、PHG6103工业酸度计端口定义

l       INPUT:电极测量端

l       REF:电极参比端

l       NC:未定义

l       TEMP2:温度补偿端2

l       TEMP1:温度补偿端1

l       RS485(A+):RS485通讯接口A+

l       RS485(B-):RS485通讯接口B-

l       4-20mA(+):4-20mA输出端+

l       4-20mA(-):4-20mA输出端-

l       AC220V(L)或(DC24V):AC220V火线或(DC24V负极特殊型号)

l       NC:未定义

l       AC220V(N)或(DC24V):AC220V火线或(DC24V正极特殊型号)

l       NC:未定义

l       LO(AL):低报警

l       HI(AH):高报警
